Verbindungsklemmen für alle Leiterarten
Verbindungsklemmen die in der Praxis erheblich die Arbeit erleichtern
Mit den „Superstars“ für die Elektroinstallation lassen sich in den Installationsdosen ein-, fein- oder mehrdrähtige Leiter schneller, platzsparender und sicherer anschließen.
Bedingt durch die extrem kleinen Abmessungen eignen sich die COMPACT-Verbindungsklemmen von WAGO ideal für enge Platzverhältnisse. So lassen sich die Klemmen wesentlicher bequemer einbauen und schaffen zudem noch Freiraum für eventuelle Erweiterungen.
Ebenfalls beeindruckend: Das transparente Gehäuse: Nun erkennen Sie auf einen Blick nicht nur, ob die Leiter richtig kontaktiert sind, sondern auch ob deren Abisolierlängen passend sind. Zwei gut zugängliche Prüföffnungen, eine in Leiteranschlussrichtung sowie eine auf der gegenüberliegenden Seite, schaffen selbst im eingebauten Zustand komfortable Prüfbedingungen.
Die Verbindungsklemmen begeistern aber auch durch ein erleichtertes Bedienen: Die Betätigungshebel lassen sich nun mit spürbar geringerem Kraftaufwand öffnen und schließen.

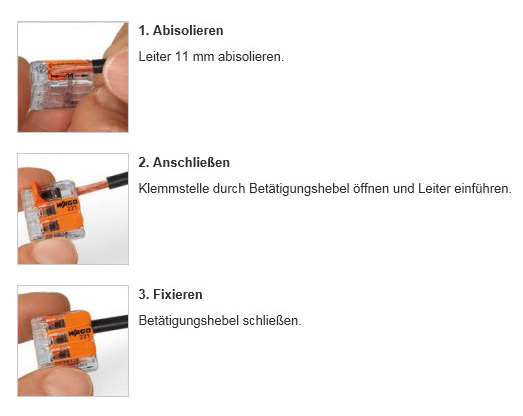

Handhabung der Verbindungsklemmen
Die Betätigungshebel lassen sich mit geringerem Kraftaufwand öffnen und schließen

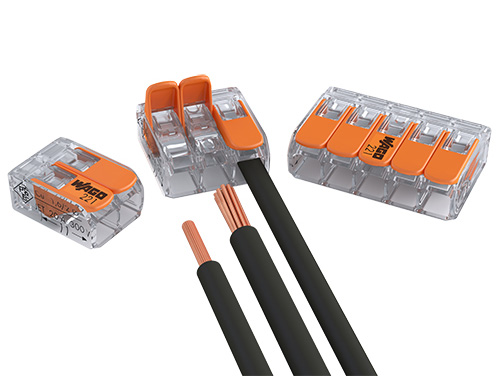

Eine Verbindungsklemme – alle Leiterarten
Die 2-, 3- und 5-Leiter-Klemmen verbinden feindrähtige Leiter von 0,14 – 4 mm² sowie ein- und mehrdrähtige Leiter von 0,2 – 4 mm². Damit sind die Klemmen hervorragend geeignet, verschiedene Leiterarten und -querschnitte miteinander zu verbinden. Verzinnte Stromschienen sorgen dabei für einen dauerhaft gasdichten und sicheren Kontakt der Leiter.
Ausgelegt bis 32 A/450 V sowie für eine hohe Dauergebrauchstemperatur bis 105 °C eignen sich die Verbindungsklemmen für kleine und große Verbraucher.

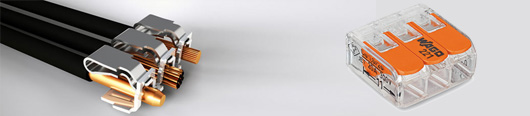

COMPACT-Verbindungsklemme für alle Leiterarten 3-Leiter-Klemme; mit Betätigungshebeln
COMPACT-Verbindungsklemme für alle Leiterarten
Vorteile der neuen Verbindungsklemmen
- Bis zu 40 % weniger Platzbedarf als die Vorgängerserie
- Transparentes Gehäuse zur Sichtkontrolle der korrekten Leiterposition
- Komfortables Anschließen durch geringere Betätigungskräfte
- Individuell mischbare Leiterarten und Anschlussquerschnitte
- Zwei Prüföffnungen für alle gängigen Prüfspitzen

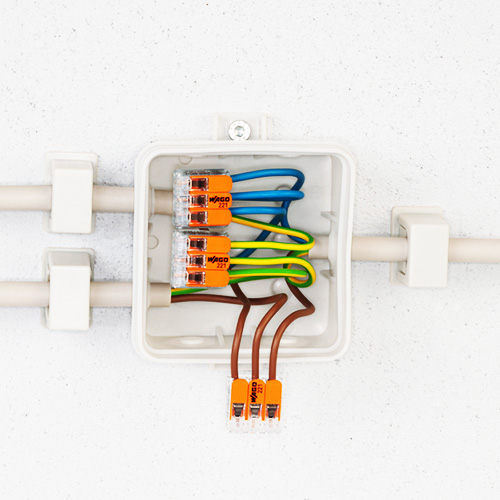

Verdrahtung feindrähtiger Leiter in Installationsdosen
Die Installation in Abzweigdosen benötigt oftmals Platz, der nicht immer vorhanden ist:
